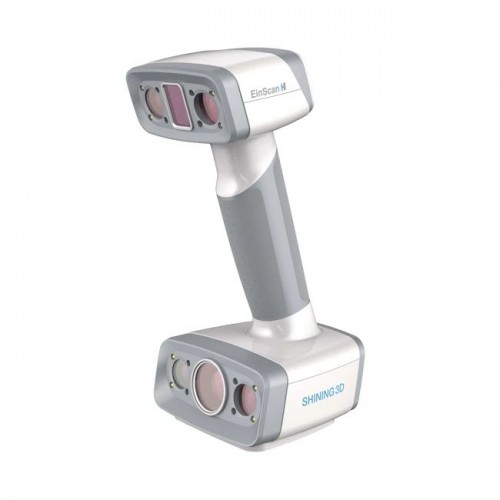

Гибридный 3D-сканер EinScan H открывает перед пользователями новые возможности в мире 3D-моделирования. При помощи светодиодного и инфракрасного источников света он уверенно справляется с обработкой сложных объектов, сохраняя при этом высокую точность и достоверность формы.

Одна из главных особенностей прибора – встроенная цветная камера. Благодаря точной передаче текстуры и цвета, EinScan H отлично подойдёт для сканирования людей. В настройках предусмотрен специальный режим Face Scan для портретной съёмки. С помощью инфракрасного света достигается хороший результат при захвате изображения с тёмных и детализированных поверхностей, таких как волосы.

Ещё одна особенность сканера – большое поле обзора, позволяющее вам обрабатывать объекты среднего и большого размера, такие как мебель или предметы искусства.

В комплекте с EinScan H поставляется ПО для проектирования и дизайна Solid Edge. Совместная разработка Shining 3D и Siemens PLM Software включает в себя функционал для реверс-инжиниринга, генеративного дизайна и моделирования, а также инструменты САПР.

Области применения

Искусство: цифровой дизайн скульптур и прочих объектов культурного наследия, архивация данных и объектов.
Цифровая индустрия: анимация, CG, VR и AR (виртуальная и дополненная реальность).
Дизайн: изготовление сувенирной и художественной продукции, кастомизация и разработка потребительских товаров.
Медицина: ортопедия, протезирование, хирургия.

Преимущества

Гибридный источник света

Благодаря интеграции инфракрасного и структурированного LED света в одном устройстве, сканер можно применять для различных задач.

Высокая скорость сканирования

Быстрое сканирование (1.2 млн точек в секунду) объектов большого размера достигается за счёт большого поля обзора 420 х 440 мм. Помимо этого, встроенный оптимизированный алгоритм выравнивания обеспечивает эффективное выравнивание изображения даже при небольшом движении в процессе сканирования

Портативность и простое управление

Интуитивно-понятный интерфейс и простое ПО обеспечивают эффективную работу для пользователей разного уровня. Лёгкий вес и компактный размер позволяют взять сканер с собой в случае необходимости.

Сканирование лица

Инфракрасный источник света не доставляет дискомфорта человеку в процессе сканирования лица, помимо этого, с его помощью можно легко сканировать тёмные объекты, такие как волосы.

Цветное сканирование

Встроенная цветная камера EinScan H поддерживает сканирование объектов с полноценным захватом текстуры.

Мощное ПО для моделирования от Siemens

Solid Edge позволяет достичь высокой эффективности 3D-моделирования в различных областях. Пользователи могут использовать исходные файлы в форматах *DWG и *DXF для разработки проекта.

Режимы сканирования

Стандартный;
Сканирование тела;
Сканирование лица;

Сравнение режимов сканирования

Режим сканирования	Стандартный	Сканирование тела	Сканирование лица
Размер сканируемых объектов	300 мм - 4 м	Размер тела человека	Размер лица или части тела с волосами
Источник света	Белый свет (видимый)	Белый свет (видимый)	Инфракрасный свет (невидимый)
Безопасность	Светодиодный свет безопасен для глаз	Светодиодный свет безопасен для глаз	Источник света Класса 1 безопасен для глаз
Точность сканирования	До 0.05 мм	До 0.05 мм	До 0.6 мм
Объёмная точность	0.05+0.1 мм/м	0.05+0.1 мм/м	-
Скорость сканирования и позиционирования	1 200 000 точек в секунду / 20 кадров в секунду	1 200 000 точек в секунду / 20 кадров в секунду	720 000 точек в секунду / 20 кадров в секунду
Метод позиционирования	По меткам, по функциям, гибридный, по текстуре	По функциям	По функциям
Частота кадров	55 кадров в секунду	55 кадров в секунду	55 кадров в секунду
Рабочее расстояние до объекта	470 мм	470 мм	470 мм
Глубина резкости	200 - 700 мм	200 - 700 мм	200 - 1500 мм
Максимальный диапазон сканирования	420 х 440 мм	420 х 440 мм	780 х 900 мм
Расстояние до точки	0.25 - 3 мм	0.25 - 3 мм	0.5 - 3 мм
Цветное сканирование	Да (встроенная камера)	Да (встроенная камера)	Да (встроенная камера)

Примеры сканирования

Технические характеристики

Габариты (Д х Ш х В): 237 х 110 х 108 мм;
Вес: 703 г;
Частота кадров: 55 кадров в секунду;
Скорость сканирования: 20 кадров в секунду, 1 200 000 точек в секунду (сканирование лица: 720 000 точек в секунду);
Зона сканирования: 420 х 440 мм (сканирование лица: 780 х 900 мм);
Цветное сканирование: да;
Режимы сканирования:
- Стандартный;
- Сканирование тела;
- Сканирование лица.
Рабочая дистанция: 470 мм;
Глубина резкости: 200-700 мм (сканирование лица: 200-1500 мм);
Объемная точность: 0.05+0.1 мм;
Расстояние до точки: 0.25-3 мм (сканирование лица и тела 0.5-3 мм);
Точность сканирования: от 50 мкм (сканирование лица от 60 мкм);
Источник света: белый LED, инфракрасный;
Поддерживаемые форматы файлов: *OBJ, *STL, *PLY, *P3, *3MF;
Интерфейс подключения: USB 3.0;
Системные требования:
- ОС: Windows 10 64-bit;
- Видеокарта: NVIDIA GTX1080 или выше; объём памяти ≥ 4Gb;
- Процессор: i7-8700 или выше;
- Оперативная память: ≥32Gb.
Страна производства: Китай.

Комплектация

3D сканер EinScan H;
Кабель USB 3.0 ;
Блок питания;
Кабель для подключения блока питания;
USB накопитель с ПО;
Калибровочная пластина;
Подставка для калибровочной пластины;
Набор маркеров;

Руководство по быстрому старту EinScan H на английском языке (скачать)
